產量：3-500T/H
進料粒度：≤1020MM
適用物料：石灰石、電石、電石渣、頁巖、玄武巖、河卵石、青石、鐵礦石、銅礦、鋼渣等應用領域

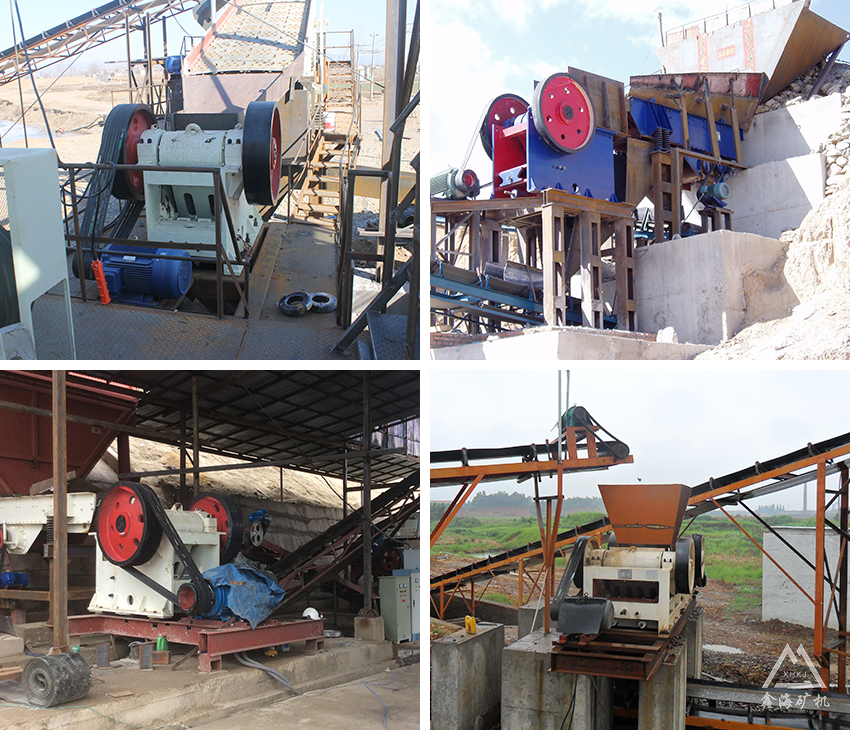

應用領域：適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業
銷售熱線：0391-3373600 24小時咨詢熱線：13676922906

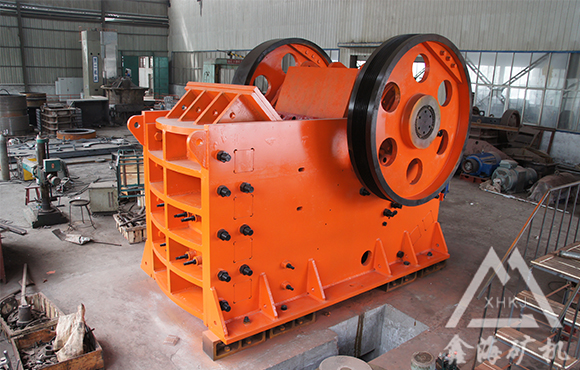

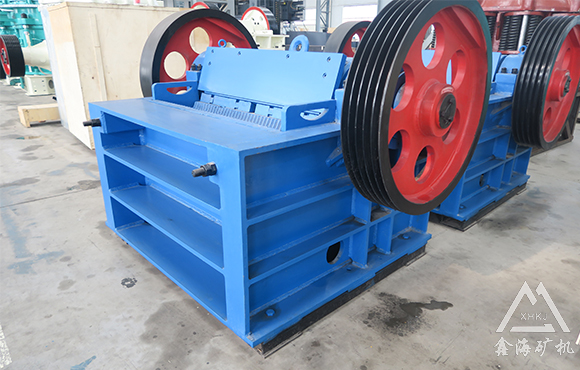

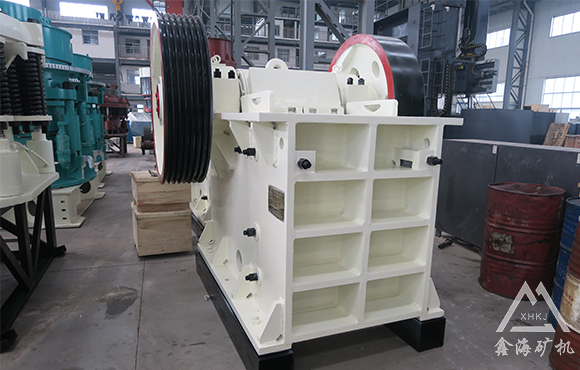

顎破的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。
顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
1、破碎比大、產品粒度均勻;
2、墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性，可滿足不同客戶的需求;
3、潤滑系統安全可靠，部件更換方便，保養工作量小;
4、結構簡單、工作可靠、運營成本低;
5、噪音低、粉塵少。
| 型號 Model |
進料口尺寸 Feeding opening size(mm) |
最大進料粒度 Max feeding size (mm) |
出料口調整范圍 Discharging opening size (mm) |
生產能力 Capacity(t/h) |
功率 Motor power (kW) |
主機重量 Weight (t) |
外形尺寸（長×寬×高） Overall dimension (L×W×H) (mm) |
| PE250×400 | 250×400 | 210 | 20-60 | 5-20 | 15 | 2.8 | 1180×1087×1245 |
| PE400×600 | 400×600 | 340 | 40-100 | 16-60 | 30 | 6.65 | 1797×1716×1581 |
| PE500×750 | 500×750 | 425 | 50-100 | 40-110 | 55 | 11.73 | 2119×1918×2046 |
| PE600×900 | 600×900 | 500 | 75-160 | 64-128 | 75 | 15.33 | 2309×2028×2368 |
| PE750×1060 | 750×1060 | 630 | 80-140 | 51-208 | 110 | 27 | 2776×2585×2760 |
| PE870×1060 | 870×1060 | 740 | 170-270 | 180-360 | 110 | 31.22 | 2990×2416×2893 |
| PE900×1200 | 900×1200 | 780 | 95-225 | 350-450 | 132 | 40 | 3371×2750×3250 |
| PE1000×1200 | 1000×1200 | 850 | 195-280 | 280-550 | 132 | 41 | 3440×2750×3250 |
| PE1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 220 | 89.5 | 4930×3334×4057 |
| PE1300×1600 | 1300×1600 | 1100 | 130-280 | 800-950 | 315 | 102 | 4380×3397×4440 |
| PE1500×1800 | 1500×1800 | 1200 | 220-350 | 450-1000 | 355 | 124.4 | 5370×3853×4646 |
| PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 15 | 3.5 | 1252×1593×1025 |
| PEX-250×750 | 250×750 | 210 | 20-50 | 13-35 | 30 | 4.96 | 1435×1832×1715 |
| PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 30 | 6.5 | 1706×1964×1380 |
| PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 37 | 8.8 | 1700×2132×1450 |
| PEX-300×1300 | 300×1300 | 250 | 20-90 | 25-95 | 75 | 12.6 | 2026×2320×1723 |
